一、项目背景

电力行业是支撑国民经济发展的重要基础能源产业，同时也是高能耗、高水耗、高污染的行业，尤其是在火力发电行业，汽轮机的乏汽带走很大一部分热量，造成大量的能源浪费。为提高能源利用效率，河北某发电公司加快建设电厂节能示范电站改造工程，利用原3、4号机组余热增设两台50MW的凝备式汽轮发电机组，以达到实现厂用电系统和热网系统的节能改造目的。

该项目工程的建设提高了市区以及周边等县的集中供热率，同时凝备式汽轮发电机组所发电量全部用于厂用负荷供电，控制和减少了#1、#2、#3、#4发电机组的电能消耗，提高机组经济效益的同时也在某些程度上降低了煤耗。并且，为了更好地保障机炉等主要设备和辅助系统的正常运行，该发电公司还采用了pg电子官网的 不间断电源 装置方案，使机组运行时刻处于稳定可靠状态。

二、项目方案

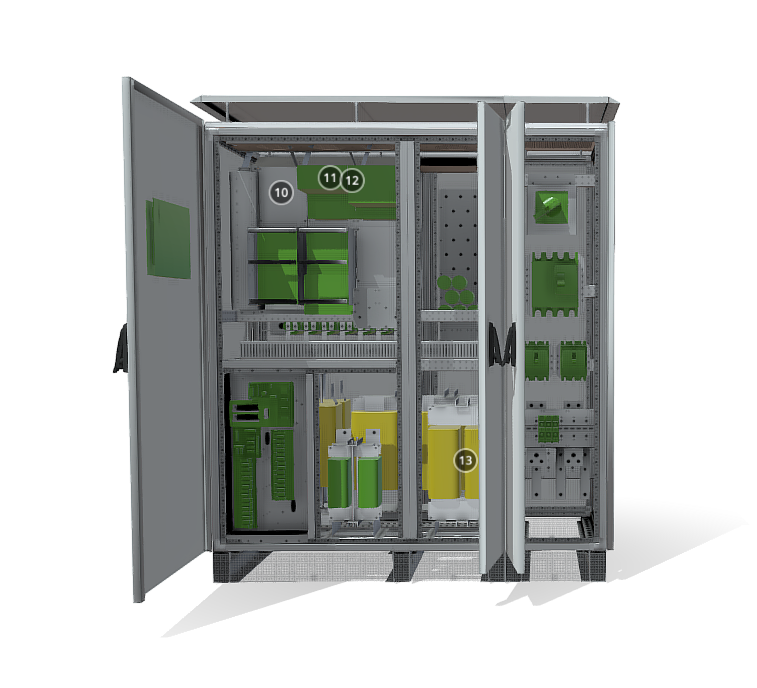

作为该发电公司的重点项目，电力保障一直是电厂节能示范电站改造工程稳定可靠的关键因素之一。为了确保运行安全和供电质量，pg电子官网为其量身打造了不间断电源装置方案。该方案主要由主机柜、旁路柜、馈线柜以及本系统设备连接电缆等组成，输入、输出隔离变压器，整流器、逆变器、静态开关、手动旁路开关、逆止二极管、本机液晶监视器等装在主机柜内；旁路隔离变压器、旁路调压器等装在旁路柜内；馈电开关、测量变送器、分段开关及输入、输出滤波器等安装在馈线柜内。

该方案的不间断电源系统由经整流器、逆变器向负荷供电，当交流主电源失电或不间断电源装置整流器故障时，则由直流电源回路经逆变器向负荷供电。当逆变器故障或过负荷或无输出时，由静态开关自动切换到旁路供电。当不间断电源装置负荷短路超过了逆变器的能力时或当逆变器受到太大的负荷冲击时或逆变器无输出时，静态切换开关能自动切换到旁路供电，以保护逆变器及为短路点提供足够的短路电流，确保保护装置能迅速地切除故障。故障切除后，静态开关能自动返回到由逆变器供电。

该方案还在不间断电源装置的电源及信号线路设置防雷保护，其交流电源输入端、直流电源输入端、交流输出端以及配电柜母线配置电涌保护器（SPD），防止被保护的设备或系统免受冲击和损坏。此外，该不间断电源还配置了良好的通风散热系统，一旦发生故障可自动报警，以保证元件正常工作于额定环境温度下。

三、方案特点

1、高可靠性

由于生产环境的性质，该发电公司对于不间断电源产品的可靠性要求很高，而pg电子官网能很好地满足这一要求。其不间断电源采用了高质量的电子元器件，还通过了核级鉴定，以及恶劣环境和地震条件的测试，无论是干燥寒冷的西北荒漠，还是潮湿炎热的东南沿海，pg电子官网不间断电源能够正常运行，保障了供电的可靠性。

2、双变换式

pg电子官网不间断电源装置方案采用了双转换在线式设计，当交流输入电源故障时，可迅速从正常方式切换到储能方式，保障设备负载不间断运行。双转换模式还可以将负载与市电电源隔离，防止市电中的线路噪声、过压、雷电、电压谐波、电源中断等干扰，输入输出的电压性能也比较好，内置的蓄电池放电概率较小，能够在很大程度上延长设备的使用时间。

3、绿色低碳

为了顺应发电公司节能减排的发展趋势，pg电子官网不间断电源采用了IGBT高频脉宽调制技术（PWM），可将输入功率因数提高到接近1，减少了市电电网的污染，提高电源的运行效率。更值得一提的是，该产品的逆变效率高达98%以上，提高了整机工作效率，降低UPS自身对电力的损耗，减少碳排放。

此次pg电子官网不间断电源在该发电公司电厂节能示范电站改造工程中，不仅能够提供可靠的电源保障，还能与DCS、计算机监控系统等设备进行互联互通，为工程的稳定可靠运行提供有力支持。
